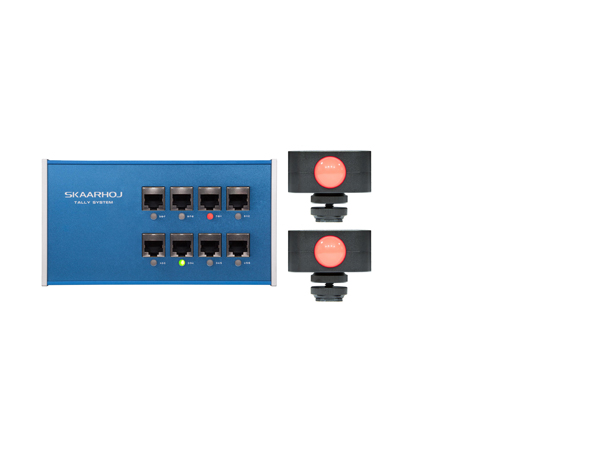

Tally Box + Tally Lights Bundle
ETH-TALLY-LINK-V2-x2(タリーライトx 2)

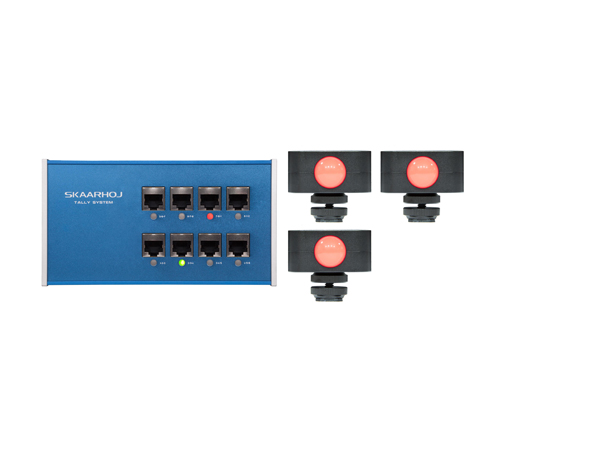

ETH-TALLY-LINK-V2-x3(タリーライトx 3)

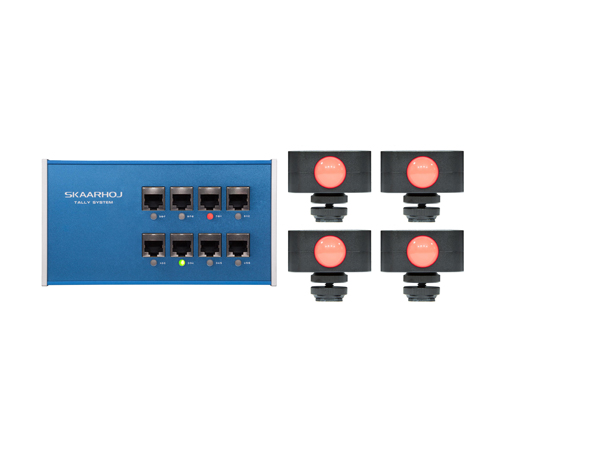

ETH-TALLY-LINK-V2-x4(タリーライトx 4)

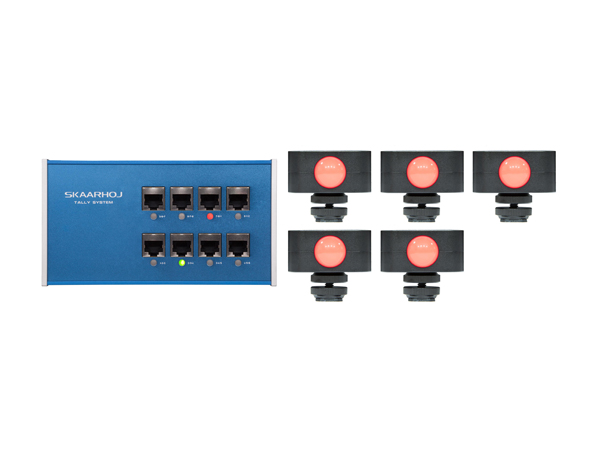

ETH-TALLY-LINK-V2-x5(タリーライトx 5)

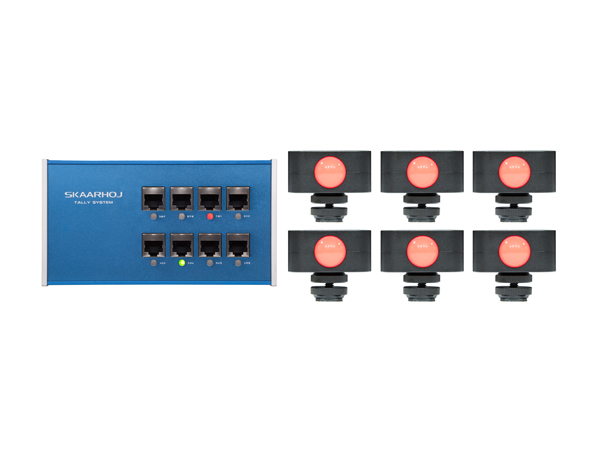

ETH-TALLY-LINK-V2-x6(タリーライトx 6)
タリーシステム+タリーライト セット
特長
Tally Box は、放送局、ライブプロダクション、AV環境向けに設計されたシンプルかつパワフルな外部タリーランプシステムです。
TSL, Blackmagic, Sony, TriCaster などのユニバーサルおよび独自のタリープロトコルに対応し、アクティブなカメラやスピーカーを明確に視覚的に識別します。
システムは、イーサネットベースのタリーボックスに有線接続された最大8台の SKAARHOJ タリーランプに対応し、シームレスな統合と Power over Ethernet (PoE) による容易な展開を提供し、幅広いデバイスで信頼性の高いタリー管理を実現します。
- コールドシューアダプター
- 統合スイッチャー
- メインLED（赤）用オン/オフスイッチ
- オペレーターLED（赤＋緑）用調光オン/オフスイッチ
- PoE（IEEE802.3af）対応イーサネット
- 最大3つのタリーライトをデイジーチェーン接続可能
- デンマーク製
デフォルト構成
構成の設定方法

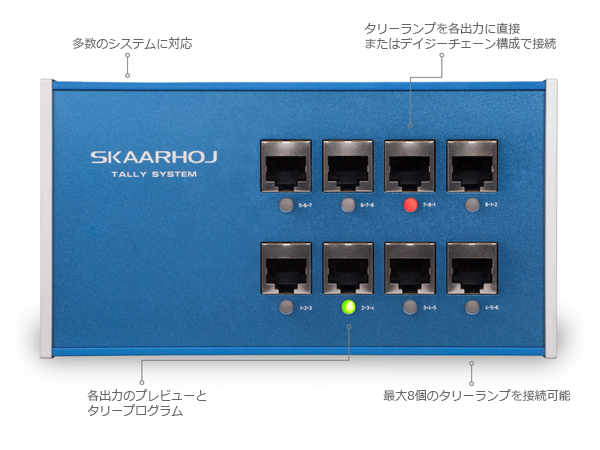

SKAARHOJ Tally Boxは、合計8つのタリーライトに対応し、プログラム＋プレビュータリーの両方を提供します。ネットワークに接続し、8つの出力にライトを接続します。1つずつ接続することも、最大3つまでデイジーチェーン接続することも可能です。
デイジーチェーンの順番は、どの出力を選ぶかによって決まります（箱に記載されている番号）。出荷時の設定では、以下のように割り当てられます。
- 出力1 = タリーID 1
- 出力2 = Tally ID 2
- 出力3 = Tally ID 3
- その他
単一のライトとデイジーチェーンを同時に接続することが可能です。例えば、出力 1 = タリー 1、出力 2 = タリー 2、出力 3 = タリー 3+4 をデイジーチェーンで接続します (出力 3-4-1 であるため)。
必要であれば、Output/Tally IDの割り当てを変更することもできます。例：
- 出力1 = タリー5
- 出力2 = タリー6
- 出力3 = タリー7
- 出力4 =タリー8
デイジーチェーン構成では、次のようになります。
- 出力1-2-3 = タリー5-6-7
- 出力2-3-4 = タリー6-7-8
- 出力3-4-1 = タリー7-8-5
- その他
タリーボックスからタリーライトへの接続
タリーボックスからタリーライトへの接続は、IPベースではないことに注意してください。単に電源と制御信号を運ぶためにCATケーブルを使用しています（ピンアウトについては、インストールと操作マニュアルを参照してください）。ネットワークスイッチを使用してタリーライトに信号を送信することはできません。

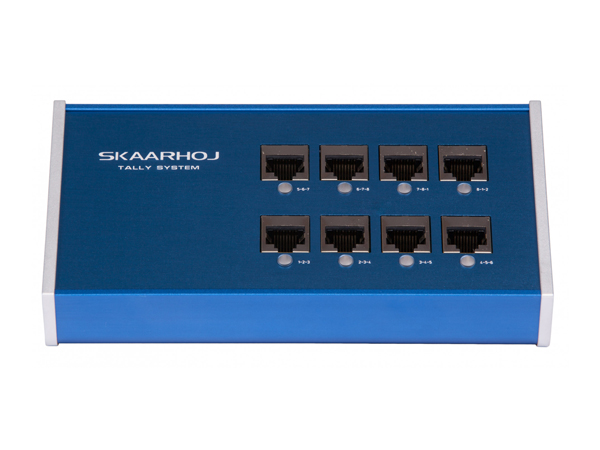

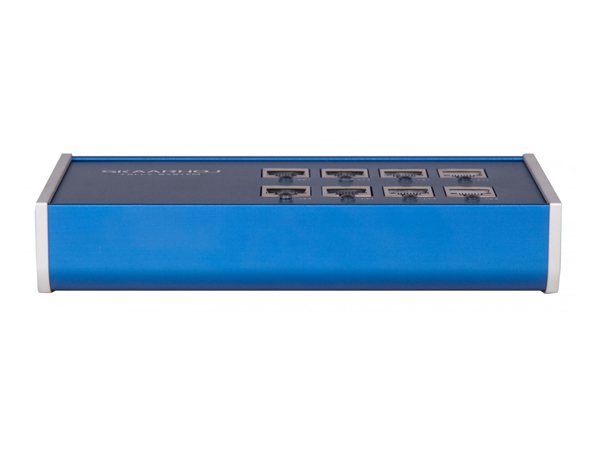

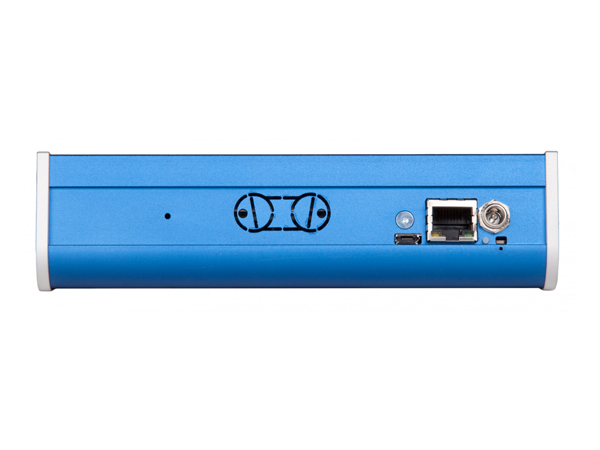

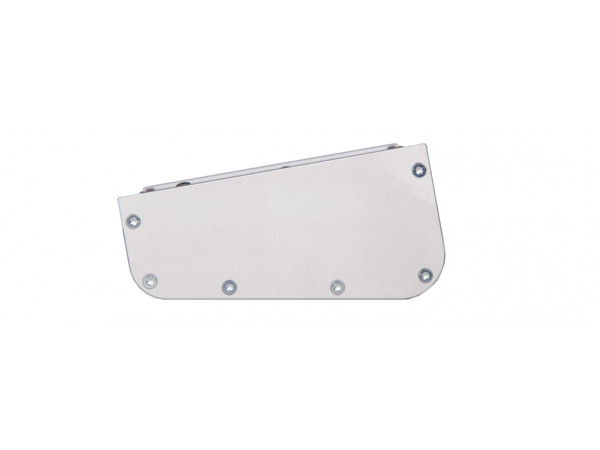

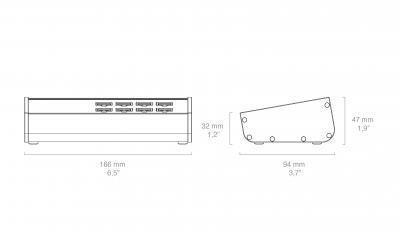

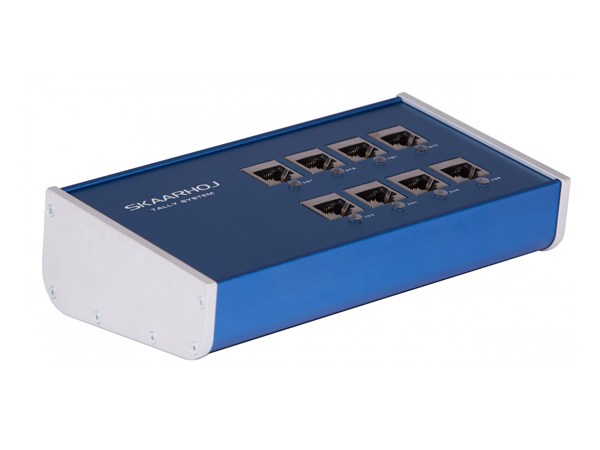

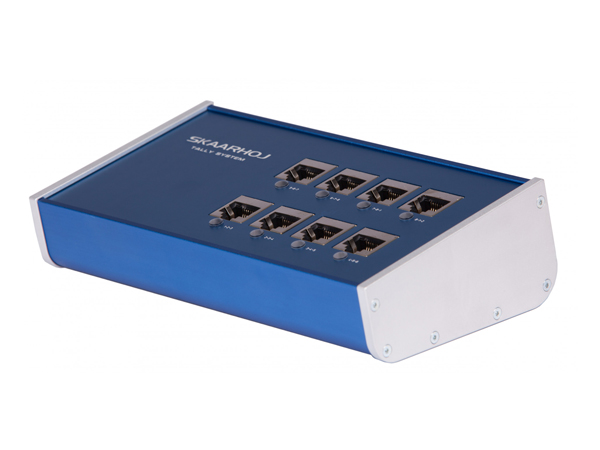

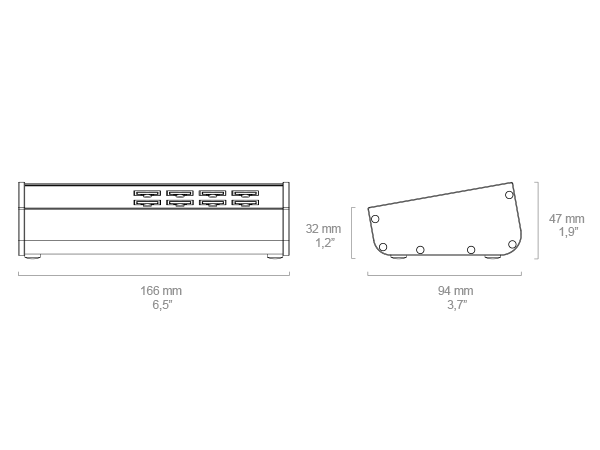

外観
仕様
接続
| ネットワーク | 100Mbit イーサネット Power over Ethernet 対応(PoE IEEE802.3af) |
| 電源 | 12V DC ジャック 5.5mm x 2.1mm x 10mm センタープラス PoE IEEE802.3af/t |
| サービスポート | ファームウェアアップデートおよびマニュアルIP設定用 マイクロUSB |
ソフトウェア
| プラットフォーム | UniSketch (Raw Panel Server, Legacy Device Cores) |
| ライセンス | 該当なし |
その他
| 製品重量 | 390 g |

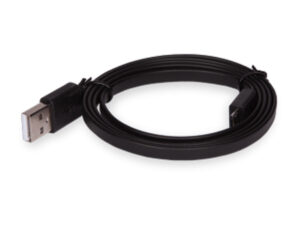

| 内容物 | ・本体 ・12V電源 メーカー: PHIHONG、型番: PSA15R-120P、出力: 12V/1.25A、ケーブル長: 1.5m、アダプタータイプ: 出荷国による、DC出力コネクタ: 5.5mm x 2.1mm x 10mmセンタープラス ・マイクロUSBケーブル ・スタートガイド |

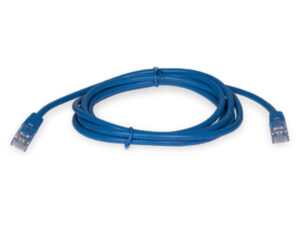

| 推奨品（別売） | イーサネットケーブル Cat 6 S/FTP以上 |
| 生産国 | デンマーク |
