ETH-GPI Link

特長

コントロールルームや中継車必須のアイテムです。様々な放送機器をシームレスに接続し、コントロールできるように設計されています。
8/16 系統の汎用入力と 8/16 系統の汎用出力を備えたこの多用途コンバーターは、信号ルーティング、タリーコントロール、スイッチング、ユーティリティを正確にコントロールし、Blackmagic ATEMスイッチャー、AJA KUMOおよびGrass Valleyルーター、RCPコントローラー、タリーランプなど、一般的なシステムとの統合が可能です。
ETH-GPI は、GPIO の拡張や標準的な LANネットワーク上での分配としても使用できます。

■人気の放送機器を簡単にコントロール
■8/16個のGPIポートと8/16個のGPOポート、完全に分離
■ユーザーフレンドリーな設定
■デュアルDB25コネクタを備えた耐久性のある構造
■設定とアップデート用のマイクロUSBポート
■100Mイーサネット Power over Ethernet 対応（PoE IEEE802.3af/t）
■デンマークで設計・製造

メリット

■ETH-GPI-LINK-V2(Single)は、2x8 チャネルの I/O 機能により、ほとんどの状況ですべての基本的なニーズをカバーします。
■ETH-GPI-LINK-DUAL-V2(Dual)は、拡張I/O機能用の2x16チャネル、標準ETH-GPIリンクの2倍です。
■デジタルI/Oによる幅広いデバイスを柔軟に制御し、生産能力を向上。
■Raw Panel プロトコルにより、Blue Pill Inside デバイスに簡単に接続でき、無制限の接続オプションが提供されます。
■Link IO OS による迅速かつ直感的なパラメータ設定により、時間と労力を節約できます。
■入力/出力の電気的絶縁により信頼性とデバイスの安全性が確保されます。
■オープンコレクターとリレー出力の互換性があり、さまざまな生産環境に適応できます。

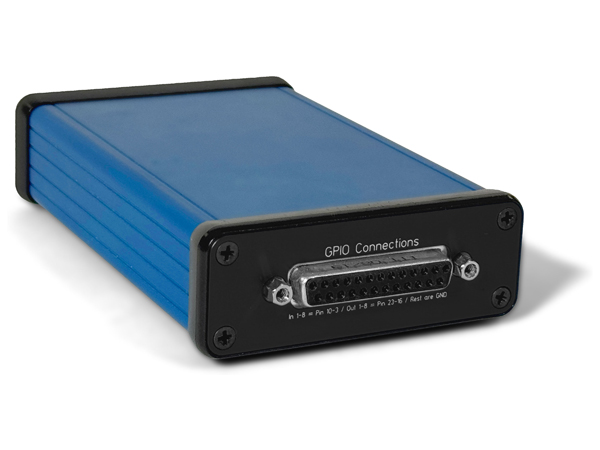

外観

仕様

型番	ETH-GPI-Link-V2(Single) ETH-GPI-LINK-DUAL-V2(Dual)
	ネットワークGPIOブリッジ&分配インターフェース
ハードウエア仕様
コンポーネントハイライト	ETH-GPI-Link-V2(Single): 8+8チャンネルGPIO（8オプト絶縁入力/8リレー出力） ETH-GPI-LINK-DUAL-V2(Dual): 16+16チャンネルGPIO（16オプト絶縁入力/16リレー出力）
接続
ネットワーク	100 Mbit イーサネット Power over Ethernet対応 (PoE IEEE802.3af)
電源	12V DC ジャック 5.5mm x 2.1mm x 10mm センタープラス PoE IEEE802.3af/t
サービスポート	ファームウェアアップデートおよびマニュアルIP設定用 マイクロUSB
ソフトウェア
プラットフォーム	Link IO
ライセンス	該当なし
その他
重量	ETH-GPI-Link-V2(Single): 216 g ETH-GPI-LINK-DUAL-V2(Dual): 288 g
付属品	・12V電源　メーカー: PHIHONG、型番: PSA15R-120P、出力: 12V/1.25A、 　ケーブル長: 1.5m、アダプタータイプ: 出荷国による、 　DC出力コネクタ: 5.5mm x 2.1mm x 10mmセンタープラス ・マイクロUSBケーブル ・スタートガイド
推奨品（別売）	イーサネットケーブル Cat 6 S/FTP以上
生産国	デンマーク
